معرفی قالب تونلی

سیستم قالب تونلی در جهت سرعت بخشیدن به قالب بندی در انبوه سازی با حداقل هزینه های کاری استفاده میگردد. سطوح بتنی صاف و دقت ابعادی بالا مراحل نازک کاری را از قبیل گچکاری از بین میبرد. سیستم قالب تونلی فرم جهت بتن ریزی ساختمان هایی که با طراحی سازه های دیوار برشی در برابر زلزله مقاوم شده اند کاربرد دارد

مزایای قالب تونلی

قالب تونل فرم سیستمی است که به شما اجازه میدهد تا بتن ریزی دیوار ها و سقف را در یک مرحله یک روزه انجام دهید. مدت زمان ساخت و ساز توسط این سیستم سریع، به میزان قابل توجهی نسبت به روش های معمول کاهش می یابد. سیستم تونل فرم برای شما سرعت، کیفیت، دقت ساخت و ساز بتنی را به ارمغان می آورد و صرفه جویی بزرگ در مراحل نازک کاری، تاسیسات و برق کاری فراهم می آورد. این روش مدت زمان اجرا و هزینه های کارگری را تا میزان 50 درصد کاهش میدهد. همچنین قالب های تونلی تا پانصد بار قبل از هرگونه تعمیرات قابل استفاده است. استفاده از فن آوری روز در تولید قالب های تونل فرم این قالب ها را مستحکم تر و با دوام تر می سازد.

اجزای تونل فرم

تراس و براکت بیرونی
قالب های عمودی دیوار
قالب های دیوار انتهایی
قالب های سقف
قالب های محدود کننده سقف

رامکا
بازشوهای درب، پنجره، سقف
لندینگ های راه پله و چال آسانسور
متعلقات: بلت، میان بلت مخروطی و ...

  • سیستم قالب تونل tvl
  • قالب تونلی
  • قالب تونل فرم
  • اجرای قالب تونل فرم
  • پیمانکار تونلی

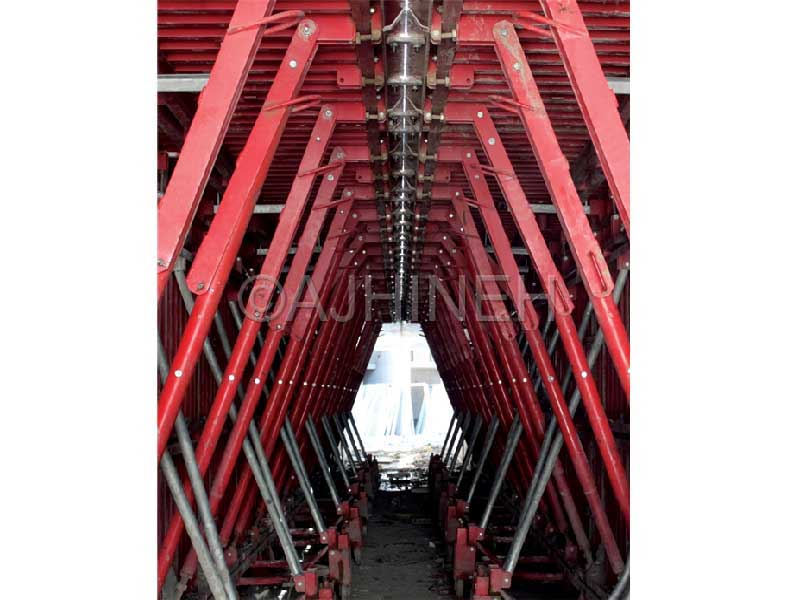

سیستم قالب تونل فرم

هر آنچه درباره قالب تونلی باید بدانیم

سیستم قالب تونلی موسوم به قالب تونل فرم مجموعه ای ازقالب ها را شامل میشود که به پیمانکاران این اجازه را میدهد تا بتن ریزی دیوارها و سقف های یک ساختمان را در یه سیکل یک روزه انجام دهند.

از ویژگی های بارز این سیستم مدولار، سرعت، کیفیت و قابلیت تبدیل سریع ابعادی جهت قالب بندی پلان های مختلف میباشد که این سیستم را به یک شیوه قالب بندی مدرن تبدیل کرده است. نتیجه استفاده از این قالب بتن، سازه های بتنی یکپارچه و سطوح بتن بسیار با کیفیت که منجر به حداقل عملیات مورد نیاز جهت سفید کاری و نما میگردد. این روش قالب بندی از نظر کیفیت و سرعت قالب بندی از قالب لارج پنل سریعتر و با کیفیت تر میباشد.

استفاده از این سیستم جهت ساخت ابنیه بتنی بیشترین بازه را در اجرای انواع ساختمان ها پوشش میدهد. از قبیل اجرای انبوه سازی مسکن، اجرای مدارس، هتل ها و بیمارستان ها ، زندان ها و به طور معمول هر ساختمانی که در طراحی آن از روش ساختمان های سلولی استفاده شده است.اخیراً استفاده از روش قالب تونلی در ساختمان سازی کشور ایران به دلیل کیفیت بالای بتن تولید شده، سرعت بالا و کاستن هزینه های تولید از جایگاه ویژه های برخودار شده است.

پیمانکار قالب تونلی

همواره کاهش زمان و هزینه های اجرا اساس مدیریت پروژه های ساختمانی میباشد و سیستم مدرن قالب تونل فرم هزینه های اجرا را تا 15 درصد و زمان اجرای ابنیه را تا 25 درصد کاهش داده است.

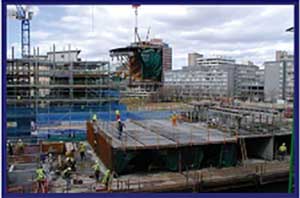

در حین اجرای قالب تونل فرم، یک سازه تونل مانند که با بتنی که فضای خالی میان قالب های فلزی را پر میکند تشکیل میگردد که این سازه یک سازه یکپارچه میباشد. در هر24 ساعت قالب ها جابجا میشوند و تونل جدید شکل میگیرد. پس از تکمیل فرآیند اجرای یک طبقه تونل فرم، قالب ها به سقف بعدی انتقال می یابند.بدین ترتیب با تکرار قالب بندی ،یک سازه یکپارچه و قوی را تا ارتفاع 40 طبقه اجرا نمود.

قالب تونلی فورم

اجرای قالب تونلی در یک پروسه 24 ساعته – تصویری

1- شروع: بتن اجرا شده قبلی از لحاظ میزان مقاومت مورد نیاز مورد آزمایش قرار میگیرد. به طور معمول استحکام بتن در روش اجرای قالب تونلی میبایست پس از 14 ساعت بعد از بتن ریزی برابر 150 نیوتن بر میلیمتر مربع باشد.

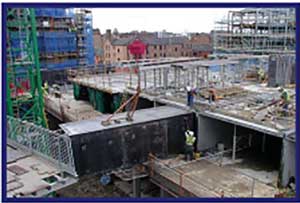

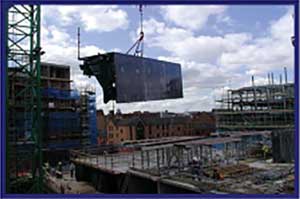

2- صبح زود: قالب های تونل فرم دمونتاژ، تمیزکاری و به روی سقف بعدی انتقال می یابند.

قالب بندی تونلی
مجری قالب تونلی

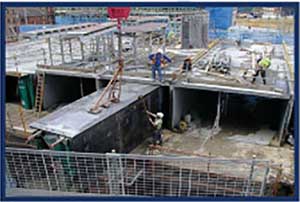

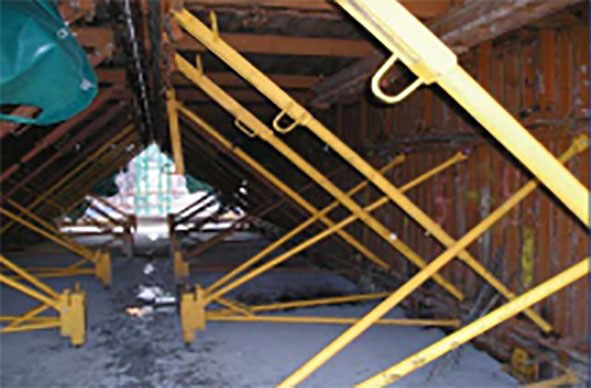

3- قبل از ظهر: قالب ها در محل خود قرار گرفته و مراحل بلت بندی شاقول گذاری و تراز بندی انجام میگردد.

تونلی قالب
پیمانکار اجرا تونلی

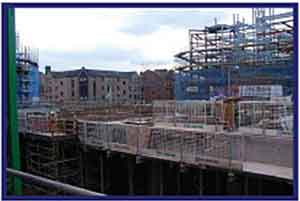

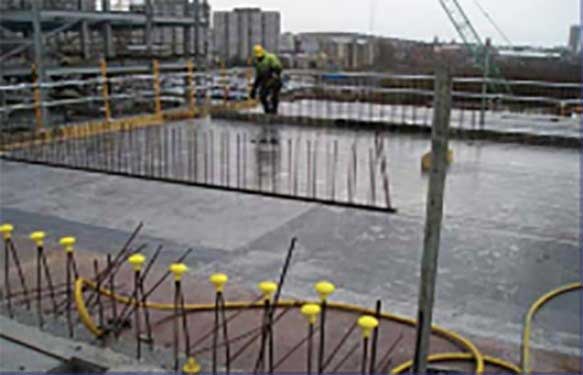

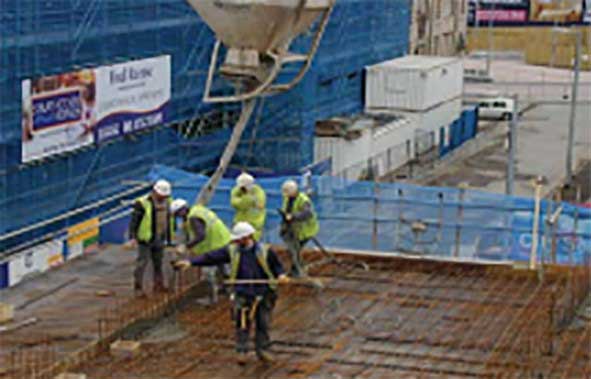

4- بعد از ظهر: پس از آرماتور گذاری سقف و تعبیه لوله های تاسیساتی و الکتریکال بتن ریزی تکمیل میگردد.

روش اجرای قالب تونل فرم
مراحل قالب تونلی

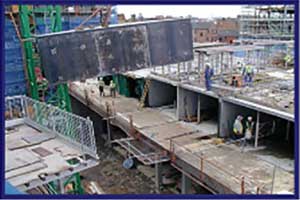

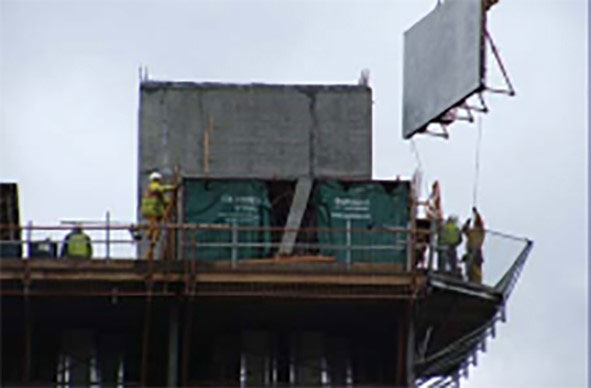

5- در طول شب: عملیات کیورینگ یا بخار، در این مرحله چادرهای قالب بسته شده و در داخل قالب تونلی عملیات بخار دهی به بتن انجام میپذیرد.

طراحی قالب تونل فرم

در طراحی قالب های تونل فرم کانال های سلولی با ابعاد 120 تا 660 سانتیمتر در نظر گرفته میشود. کانال های بزرگ پس از اجرای سازه توسط دیوارهای حایل به قسمت های کوچکتر تقسیم میشوند. در قسمت هایی که به ابعاد بیش از 660 سانتیمتر نیاز میباشد تا ابعاد طولی 11 متر از میزهای واسط استفاده میگردد که این میز ها حد فاصل بین دو نیم کانال را میپوشانند.

یکی از قسمت هایی که در این روش پیمانکاران را به چالش میکشد اجرای پارکینگ با استفاده از شیوه تونل فرم میباشد. در قسمت پارکینگ در صورتی که طراح سازه از دیوارهای برشی جایگزین ستون استفاده نماید به طوری که پلان پارکینگ با پلان طبقات مشابه باشد میتوان از همین شیوه برای اجرای پارکینگ استفاده نمود.

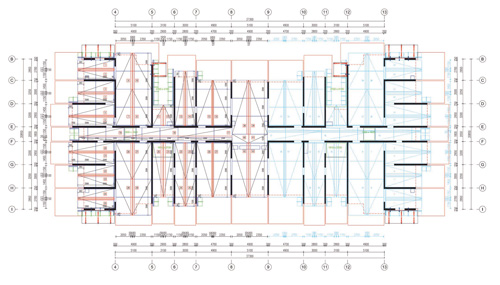

تکنیک راهبری قالب تونلی خود امری حائز اهمیت میباشد. به طور میانگین یک تیم هشت نفره به اضافه یک راننده تاور کرین میتوانند حدود 200 متر مربع قالب تونلی را در روز قالب بندی نمایند. در ادامه یکی از طراحی های شرکت قالب سازان آژینه مشاهده میکنید.

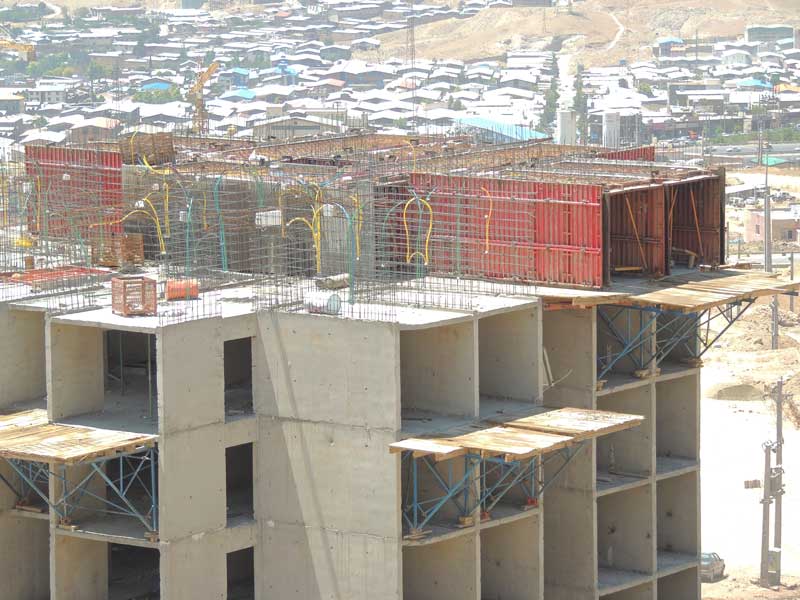

قالب تونلی در اجرا
مزایای قالب تونلی

با توجه به هزینه بالای قالب تونل فرم، به طور معمول قالب ها به صورتی طراحی میگردند که به صورت قرینه باشند تا در اجرای ساختمان ها بتوان از نیم ست قالب تونل فرم بهره برد.

تیم فنی طراح قالب با در نظر گرفتن پلان ارائه شده تمامی تلاش خود را برای استفاده مفید از قالب ها در جهت استفاده از حداقل نیم ست قالب را به کار میگمارد. در بعضی موارد به دلیل بزرگ بودن پلان یک طبقه حتی میتوان یک چهارم ست نیز طراحی نمود.

پس از طراحی کانال ها قالب های بازشو سقف، درب و پنجره ها طراحی میگردند. یکی از مواردی که طراحان همواره در ظراحی قالب های یک پلان به آن اهمیت خاصی می دهند، تقارن قالب پس از اجرای یک نیم ست میباشد چرا که قالب ها در اجرای نیم ست دوم نیز میبایست کاملاً با قسمت قرینه پلان منطبق باشند و مرکز بلت ها باید در طراحی دوباره و دوباره بازبینی شوند. در ادمه با اجزاء قالب تونلی و کاربرد هریک از قطعات آشنا میشویم.

اجزاء قالب تونل فرم

سیستم قالب تونل فرم با توجه به اینکه یک مجموعه کامل از قطعات و قالب های مورد نیاز جهت اجرای بتن یک روزه میباشد، کلیه ادوات لازم جهت هرگونه عملیات لازم را در اجرای این بتن ریزی احتیاج دارد.

اجزای قالب تونل فرم به شرح ذیل میباشد:

- Locker
- Outer Bracket
- Ttruss
- Door Opening
- Roof opening
- Back Bracket
- Ramka & Ramka Seat
- Bolt Size 25 & Nut
- Conic Mid Bolt
- Canvas for Curing
- Transfer Hook
- Regulating Screw

- لاکر (قفل کن)
- براکت دیوار بیرونی
- تراس
- بازشو درب
- بازشو سقف
- براکت پشت قالب
- رامکا و نشیمن رامکا
- بلت نمره 25 و مهره بلت
- میان بلت مخروطی
- چادر برزنتی کیورینگ
- شاهین جابجایی بزرگ و کوچک
- پیچ های همراستا کننده دیوار و سقف

- Wall Panel
- Roof Panel
- Back Panel
- Wall Panel Adaptor
- Roof Panel adaptor
- Gable outer Wall panel
- Outer Wall Panel Adaptor
- Roof Jack
- Wall Support & Support Pipe
- Support Wheel
- Wall Screw Jack
- Back panel wheeled prop

- قالب دیوار
- قالب سقف
- قالب دیوار پشتی
- فیلر قالب دیوار
- فیلر قالب سقف
- قالب دیوار بیرونی گیبل
- فیلر ارتفاع بیرونی
- جک سقفی
- ساپورت نگهدارنده دیوار و لوله ساپورت
- چرخ ساپورت
- پیچ تنظیم دیوار
- پیچ تنظیم چرخدار دیوار پشتی

قالب بندی سیستم تونلی

در این روش عملیات مونتاژ و دمونتاژ به آن شیوه ای که تا به الان مرسوم بوده است حذف گردیده و قالب ها فقط و فقط یکبار در ابتدای پروژه مونتاژ اولیه میگردند و در ادامه تنها با جابجا کردن قالب عملیات قالب بندی انجام میپذیرد.

درقالب بندی قالب تونل فرم قالب دیوار در ابتدا بر روی زمین قرار گرفته و ساپورت به همراه چرخ ساپورت به قالب دیوار بسته میشود. پس از آن آداپتور قالب دیوار توسط قطعه واسطی به نام سنتر یو Center U که وظیفه آن جفت کردن قالب بدون ایجاد درز میباشد به قالب دیوار متصل میگردد. توسط پیچ های همراستا کننده قالب دیوار و آداپتور دیوار در امتداد هم قرار میگیرند.

در ادامه قالب سقف به همراه آداپتور سقف به قالب دیوار متصل میگردند. وجود آداپتور در دیوار و سقف این قابلیت را به این سیستم میدهد تا با استفاده از قالب های دیوار و سقف که دارای ابعاد استاندارد میباشند توسط آداپتور ها کلیه ابعاد مورد نیاز جهت تعمیم اندازه های پلان موجود و یا پلانی که در آینده در پروژه بعدی باید قالب بندی شود در دسترس باشند.

پس از نصب قالب سقف جک سقفی خاص تونل فرم قالب دیواره را به قالب سقف متصل مینماید. در ادامه با نصب قالب پشتی یا بک پنل نیم کانال آماده است. در این مرحله تنها کافی است که متعلقات مورد نیاز جهت این نیم کانال هم وصل گردند. چرخ جکدار بک پنل، پیچ رگلاژ ارتفاع قالب دیوار، لاکرها و سولجر زیر سقف از جمله این قطعات میباشند. با مونتاژ نیم کانال قرینه، یک کانال کامل آماده نصب شده است. این دو نیم کانال توسط لاکر یا قفل کن به یکدیگر متصل میگردند.

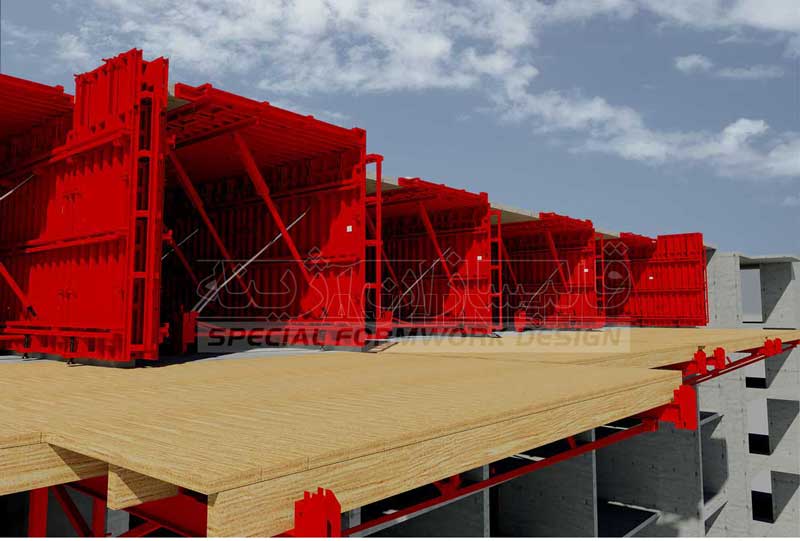

تراس ها قطعاتی هستند که جهت ایجاد فضای کافی برای مونتاژ و بیرون کشیدن قالب تونل فرم استفاده میگردند. تراس وظیفه مهار بار های وارده به سقف بالایی را هم به عهده دارد. پس از مونتاژ تراس ها، فضای روی تراس تخته کوبی میگردد. الب های دیوار بیرونی هم به همراه آداپتور بالایی مونتاژ و توسط براکت پشت قالب مهار میگردند.

تا اینجا مونتاژ اولیه قالب تونل فرم انجام گرفته است و این مرحله دیگر تا پایان پروژه تکرار نخواهد شد. از این پس تنها راهبری قالب باقی مانده است. بر طبق راهنمای راهبری 24 ساعته قالب تونلی که در بالا امده است قالب ها بر روی سقف جدید انتقال می یابند. کانال ها توسط میان بلت مخروطی فلزی و یا پلاستیکی به همراه بلت 22، مهره بلت سه پر و واشر بلت در محل قرارگیری در پلان محکم میگردند. قبل از نصب هر تونل جدید آرماتور دیوار کنترل میگردد و کلیه لوله های تاسیساتی و الکتریکی بر روی شبکه آرماتور نصب میگردند. پس از قرار گیری تونل ها در محل خود رامکا ها به همراه نشیمن رامکا یکطرفه و دو طرفه بر روی سقف قالب تونلی مونتاژ میگردند.

مرحله اول قالب بندی مرحله دوم قالب بندی مرحله سوم قالب بندی مرحله چهارم قالب بندی مرحله پنجم قالب بندی مرحله ششم قالب بندی
