متعلقات قالب بتن

  • متعلقات قالب بتن
  • تجهیزات قالب بندی

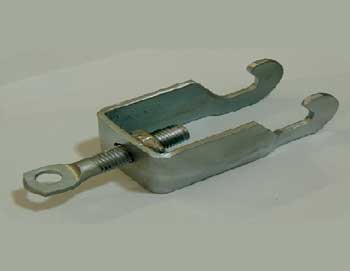

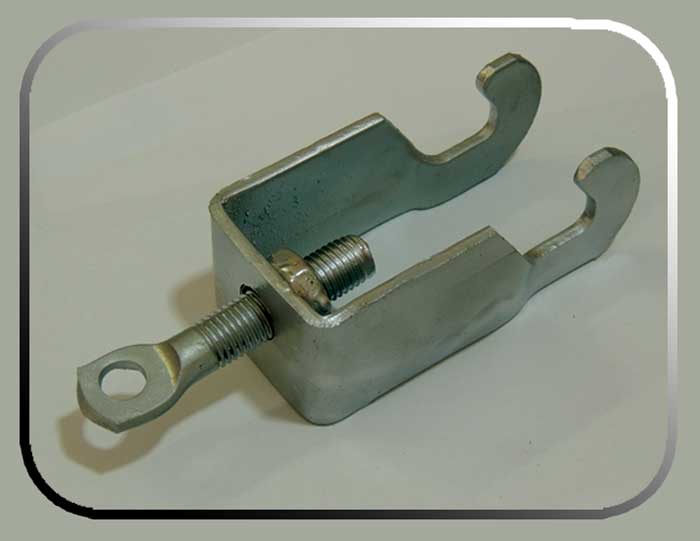

گیره متوسط

گیره متوسط جهت اتصال لوله داربستی به منظور همراستایی افقی به قالب بتناستفاده میگردد.

گیره های تولیدیقالب سازان آژینه از ورق با جنس St37 و با ضخامت 4 میلیمتر تولید میگردد. در ساخت این محصول از فرم دهی خاص جهت افزایش ممان اینرسی و استقامت بالا در مهار فشارهای وارده استفاده میگردد. این فرآیند گیره های متوسط تولیدی این شرکت را منحصر به فرد ساخته است.

گیره متوسط
  • موارد استفاده

    قالب مدولار لبه 5 سانتی
    قالب مدولار لبه 6 سانتی
    قالب بندی دیوار یکطرفه
    قالب بندی دیوار دوطرفه
    قالب بندی فونداسیون

گیره بلند

گیره بلند جهت اتصال پروفیل قوطی ویا لوله داربستی به منظور همراستایی عمودی به قالب بتناستفاده میگردد.

گیره های تولیدیقالب سازان آژینه از ورق با جنس St37 و با ضخامت 4 میلیمتر تولید میگردد. در ساخت این محصول از فرم دهی خاص جهت افزایش ممان اینرسی و استقامت بالا در مهار فشارهای وارده استفاده میگردد. این فرآیند گیره های متوسط تولیدی این شرکت را منحصر به فرد ساخته است.

گیره بلند
  • موارد استفاده

    قالب مدولار لبه 5 سانتی
    قالب مدولار لبه 6 سانتی
    قالب بندی دیوار یکطرفه
    قالب بندی دیوار دوطرفه
    قالب بندی فونداسیون

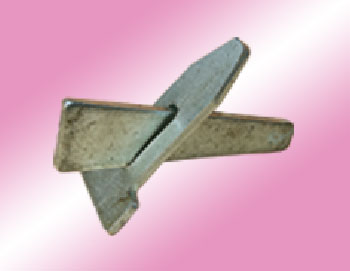

پین و گوه

پین و گوه جهت اتصال دو قالب بتن به یکدیگر استفاده میگردد.

پین و گوه از دو قسمت نری و مادگی تشکیل شده است. جهت نصب، ابتدا قسمت مادگی از پانچ تعبیه شده بر رویقالب مدولار رد شده و در مرحله بعد گوه با عبور از شیار تعبیه شده بر روی پین و توسط چکش محکم میگردد.

به دلیل تفاوت ابعاد در پانچ قالب های لبه 5 و لبه 6 سانتی با یکدیگر، پین و گوه در دو سایز تولید میگردد. با اختصاص پین و گوه برای هر محصول، نصب قالب ها با دقت و بیشتری انجام میگردد.

پین و گوه
  • موارد استفاده

    قالب مدولار لبه 5 سانتی
    قالب مدولار لبه 6 سانتی
    قالب بندی دیوار یکطرفه
    قالب بندی دیوار دوطرفه
    قالب بندی فونداسیون

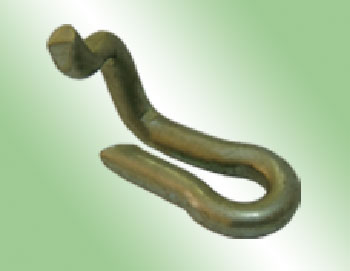

کلمپس

کلمپس از دیگر محصولاتی است که برای نصب قالب مدولار به یکدیگر استفاده میگردد.

کلمپس با شکل خاص خود این امکان را به قالب بند میدهد که توسط یک قطعه به جای پین و گوهقالب های بتن را به یکدیگر متصل نماید..

کلمپس
  • موارد استفاده

    قالب مدولار لبه 5 سانتی
    قالب مدولار لبه 6 سانتی
    قالب بندی دیوار یکطرفه
    قالب بندی دیوار دوطرفه
    قالب بندی فونداسیون

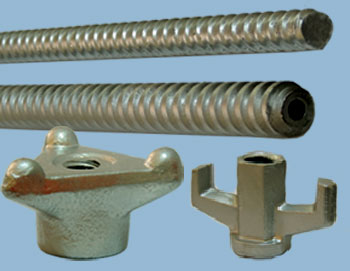

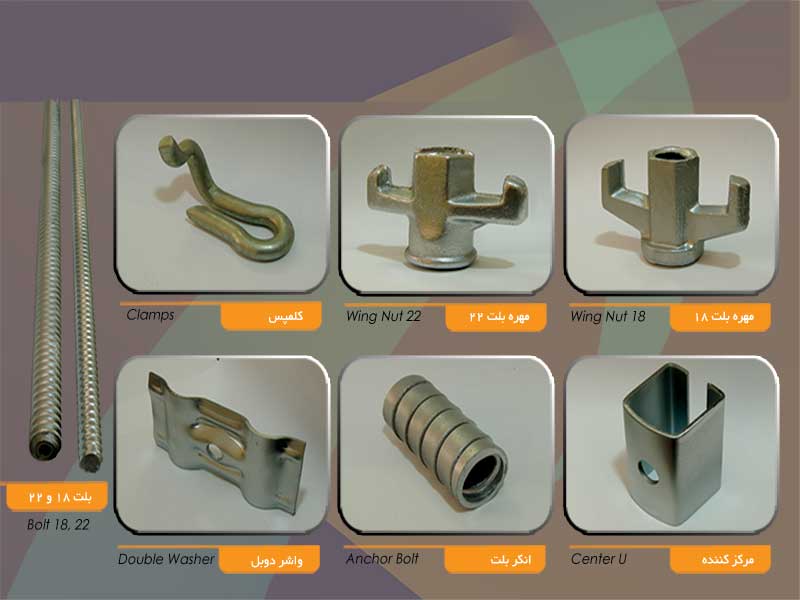

بلت و مهره بلت

بلت جهت مهار فشار بتن در دیوارهای دوطرفه استفاده میگردد.شرکت قالب سازان آژینهبا تولید اختصاصی خود با درنظر گرفتن شکل رزوه بلت با طرح جدید امکان حرکت بسیار راحت مهره بلت بر روی بلت را فراهم نموده است. به طوریکه با یک ضربه آرام ، مهره بلت به راحتی چندید دور بر روی مهره بلت بسته میشوئ.

همجنین به دلیل محاسبه دقیق میزان لقی بین مهره بلت و بلت پس از نصب کامل استحکام بسیار بالایی در مهار قالب مدولارایجاد مینماید.

مهره بلت از جنس جدن خاکستری با متریال داکتیل نشکن تولید میگردند. بلت از میلگرد کشش شده با متریال St37 و با قطر 16 میلیمتر تولید شده و پس از عمکلیات رولینگ سایز دنده بلتبرابر 18 میلیمتر میگردد.

جهت قالب های لارج پنل و تونل فرم از بلت با سایز 22 میلیمتر استفاده میگردد. این بلت ها از میلگرد سایز 20 تولید و پس از عملیات کشش سایز بلت در قسمت رزوه برابر 22 میگردد.

بلت
  • توضیحات

    دارای ابعاد مختلف طولی
    دارای ابعاد مختلف در سایز دنده
    امکان ساخت انکر بلت
    بلت با بسته بندی 10 عددی
    مهره بلت با بسته بندی 50 عددی

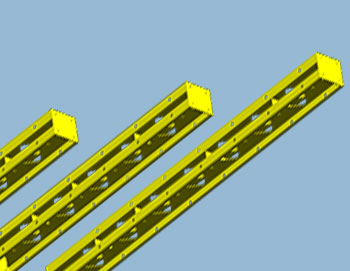

سولجر

سولجر، نگهدارنده قالب های بتن جهت مهار فشار جانبی وارده بر قالب بتن میباشد.

سولجر توسط بلت عصایی به لوله های پشت بند قالب نصب میگردد. مقطع سولجر 15x15 سانتیمتر میباشد و از ورق St37 با ضخامت 3 میلیمتر تولید میگردد.

ابعاد سولجر در طول عبارتند از: 1، 1.5، 2، 2.5، 3 متر.

در صورت نیاز به سولجر با طول های بالاتر میتوان از ترکیب ابعادی سولجرهای تولیدی و با استفاده از پیچ و مهره استفاده نمود.

سولجر
  • موارد استفاده

    قالب بندی دیوار یکطرفه
    قالب بندی دیوا دوطرفه
    قالب بندی مخزن آب تصفیه خانه
    قالب بندی دیوار برشی
    زیربندی در داربست پل

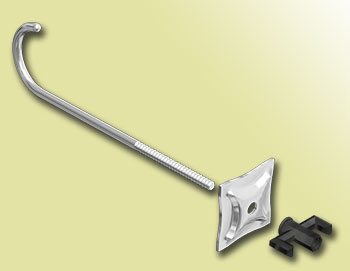

بلت عصایی

این بلت به منظور اتصال سولجر به لوله های پشت بند قالب بتناستفاده میگردد.

اساس تولید بلت عصایی بر مبنای بلت ساده میباشد، با این تفاوت که انتهای بلت عصایی به صورت خمیده فرم داده شده تا در زمان قالب بندی به لوله های پشت بند قالب اتصال پیدا کند.

بلت عصایی
  • موارد استفاده

    قالب مدولار لبه 5 سانتی
    قالب مدولار لبه 6 سانتی
    قالب بندی دیوار یکطرفه
    قالب بندی دیوار دوطرفه

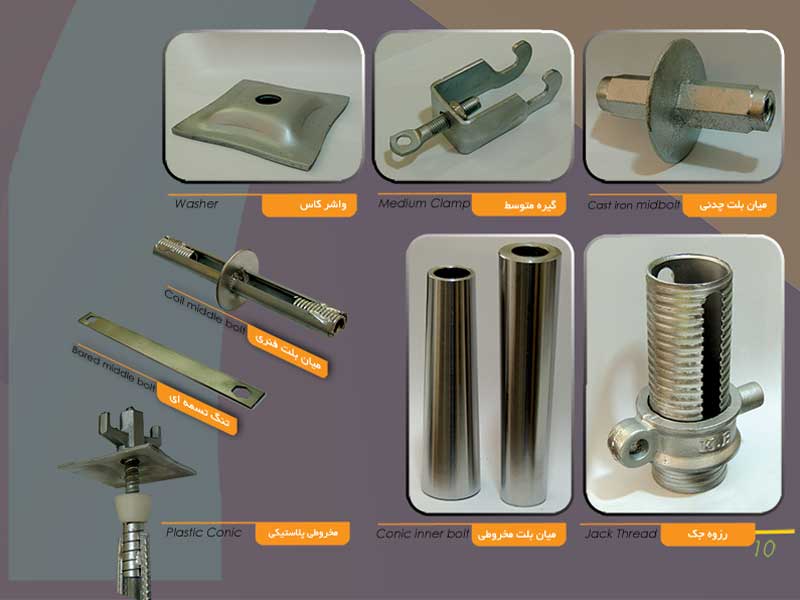

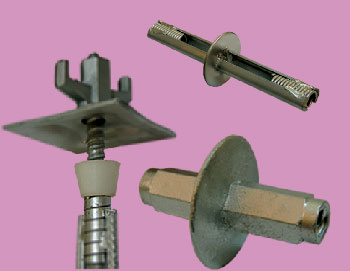

میان بلت

میان بلت ها برای ایحاد فاصله دقیق مابین دوطرف دیوار قالب بندی شده میباشدقالب بتناستفاده میگردد.

میان بلت ها در تیپ های پلاستیکی، فلزی، فنری و چدنی تولید میگردند. همچنین جهت آب بندی سازه های بتنی میتوان از این میان بلت ها استفاده نمود.

میان بلت مخروطی یکی از مهمترین محصولات در زمینه متعلقات قالب بندی میباشد. عموماً میان بلت ها در سازه های بتنی باقی میمانند. و در صنعتی سازی تولید مسکن از جمله مسکن مهر استفاده از محصولات معمول باعث افزایش هزینه ساخت و ساز میگردد. میان بلت مخروطی با قابلیت در آمدن از بتن پس از دمونتاژ قالب هزینه ساخت و ساز را به طرز چشمگیری کاهش میدهد.

میان بلت
  • میان بلت مخروطی

    میان بلت مخروطی
